| 产品特性：功率稳定 | 加工定制：否 | 品牌：梓冠 |
| 型号：ZG-EDFA | 种类：光纤放大器 | 波段范围：C波段 L波段 |
| 运转方式：连续式 | 激励方式：电激励式 | 工作物质：半导体 |
| 光路径：反射型外光路 | 输出形式：功率型 | 传输信号：单电源型 |
| 速度：高速 | 通道：单通道 | 输出波长：1550nm |
高功率掺铒光纤放大器 (EYDFA-HP)基于双包层掺铒光纤放大技术，采用独特的光学封装工艺，并配以可靠的硬件光路防护设计，实现C波段或L波段的大功率激光输出。具有高增益和低噪声的优点，可广泛用于CATV、光纤通信、激光雷达等。
High power Erbium-doped fiber amplifier (EYDFA-HP) is based on double cladding erbium-doped fiber amplification technology, using a unique optical packaging technology, coupled with reliable hardware optical path protection design, to achieve C-band or L-band high power laser output. With the advantages of high gain and low noise, it can be widely used in CATV, optical fiber communication, laser radar, etc.
〖特性Features〗

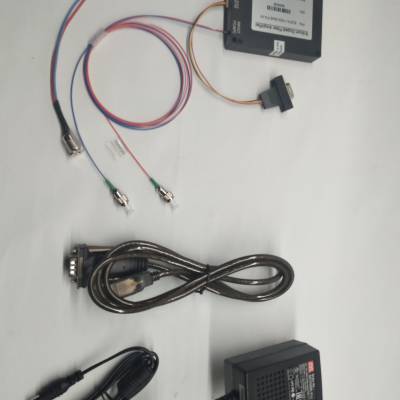

台式与模块式可选
Optional benchtop or module
输出功率 40dBm (10W)
Max. output power40dB(10W)
工作波长范围宽、噪声低
Wide operating wavelength range、low noise
高可靠性和良好的温度适应性
High reliability and good temperature adaptability
〖应用Applications〗
CATV和光纤通信
CATV& fiber communication
光纤传感
Optic fiber sensor
激光雷达
Laser radar
〖规格参数Specification〗
参数指标 Parameters | 单位 Unit | 最小值 Min. | 典型值 Typ. | 值 Max. | 备注 Notes |
波长范围 Wavelength range | nm | 1540 | 1550 | 1565 | C-band |
输入功率 Input power | dBm | -6 | 3 | ||
输出功率 Output power | dBm | 37 | 40 | 可定制 Can be Customized | |
噪声指数 Noise figure | dB | 6.0 | |||
偏振相关增益 Polarization Correlation Gain | dB | 0.5 | |||
输入/输出端隔离度 Isolation of input/output | dB | 40 | |||
工作温度范围 Operating temperature range | °C | -20 | +65 | ||
工作湿度范围 Operating humidity range | % | 70 | |||
尾纤接头类型 Type of fiber connector | - | FC/APC | |||
尾纤类型 Fiber type | - | SMF-28e 单模光纤 SMF-28e Single fiber | |||
供电方式 Power supply | - | DC 5V OR AC 220V | |||
尺寸 Size | mm | 台式 260×285×115 Benchtop 260×285×115 | 模块 150(W)×125(D)×30(H) Module150(W)×125(D)×30(H) | ||
通信协议 Communication protocol | - | RS232 | 可选配功率监控和上位机软件 Optional power monitoring and PC software | ||
工作模式 Working mode | ACC 自动电流控制 Automatic Current Control(ACC) APC 自动功率控制 Automatic Power Control(APC) |
〖订货信息ordering information〗
输出功率(dBm) Output power(dBm) | 尾纤套管直径 Diameter of fiber casing | 尾纤长度 Fiber length | 连接头形式 Connector type | 封装形式 Packaging |
27 30 33 40 | 9-0.9mm 2-2mm | 0=法兰 0=Flange 1 =1m 2 =2m | 0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/PC | B=台式 B=Benchtop M=模块式 M=Module |
